WAGO svorka s páčkou 221-412, 1x2pin - Příslušenství a instalační materiál

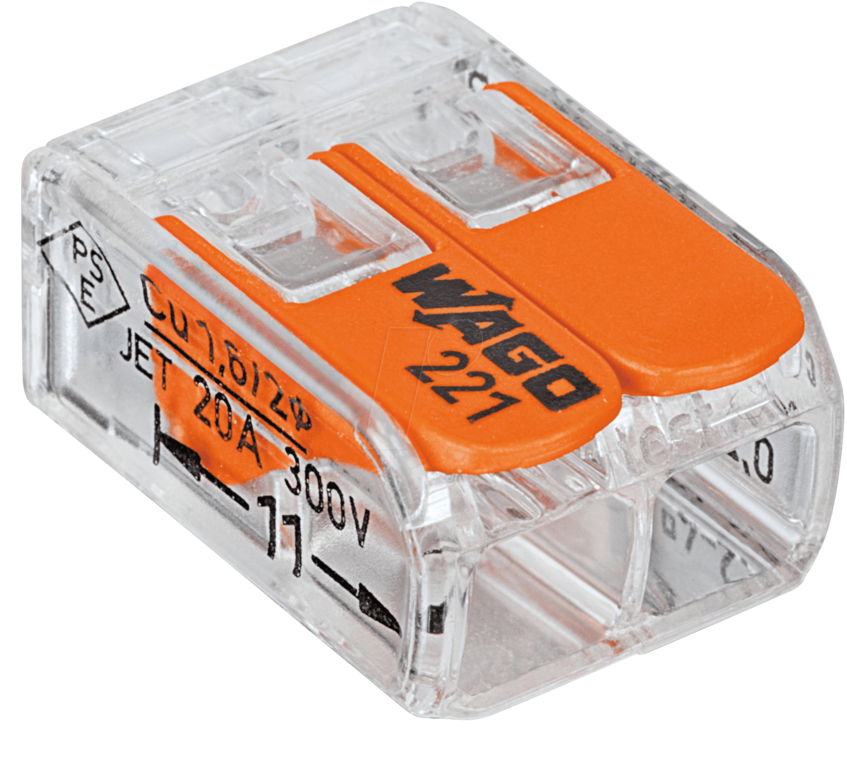

Spojovací svorka WAGO s oranžovými páčkami 1x2 pin.

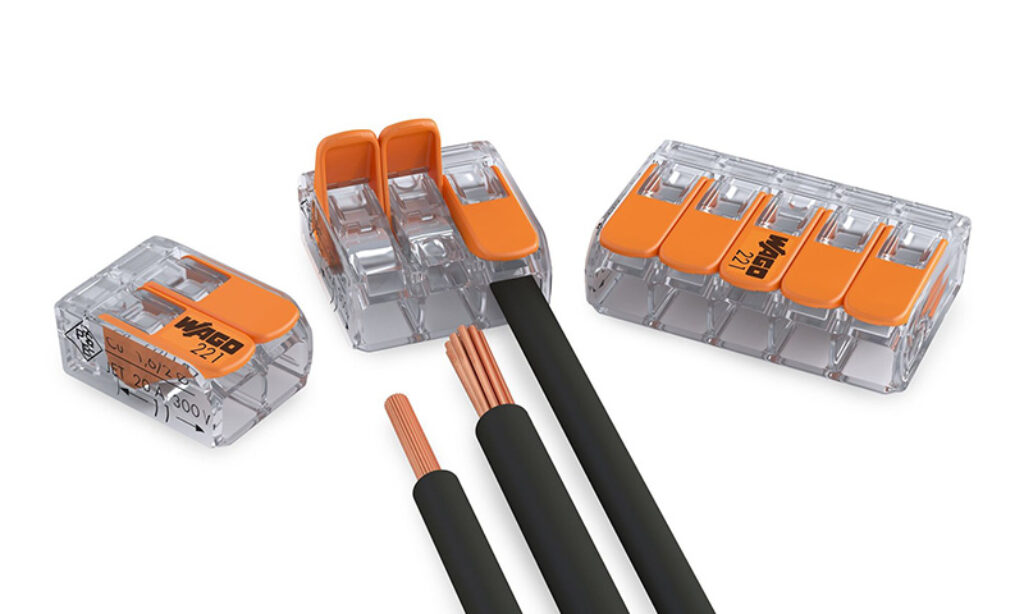

Spojovací konektor WAGO řady 221 s oranžovými páčkami je ideální pro snadné propojení různých typů vodičů - i na těžko přístupných místech. Díky kompaktní konstrukci a bezšroubovému instalačnímu systému umožňuje rychlou a bezpečnou montáž, a to bez nutnosti speciálního elektrikářského nářadí. Uvnitř každé páčky je pružina, která spolehlivě fixuje vodiče ve svorce. Postup je velmi jednoduchý: zvednete oranžovou páčku, vložíte odizolovaný vodič cca na 11 mm a páčku opět zaklapnete dolů a máte hotovo. Stejný postup zopakujete i z druhým svěrným místem. Celý proces můžete opakovat tolikrát, kolik spojení je potřeba pro propojení Vašeho kabelového systému. Díky pružinovému mechanismu je spojení pevné, bezpečné a okamžitě připravené k použití. Ať už pracujete na domácí elektroinstalaci nebo profesionálním projektu.
Konektor zvládne propojit měděné vodiče jemně laněné - s průřezem od 0,14 mm2 do 4 mm2, nebo vícežílové i plné vodiče s průřezem od 0,2 mm2 do 4 mm2. Je vhodný i pro aplikace s vysokým zatížením, protože splňuje požadavky na dostatečně vysoké hodnoty jmenovitého proudu a napětí. Další výhodou spojky je průhledné pouzdro, které umožňuje okamžitou vizuální kontrolu správného kontaktu a polohy vodiče. Spojovací svorka WAGO dokonale kombinuje funkční a estetickou technologii připojení.
Technické parametry:
Jmenovité napětí 450 V
Jmenovitý proud 32 A
Typ spojky 221-412
Průřez plného vodičů 0,2 … 4 mm2
Průřez laněného vodičů 0,14 … 4 mm2
Průřez vícežílového vodičů 0,2 … 4 mm2
Délka odizolování vodíčů 11 mm
Směr zapojení Boční zapojení
Počet svěrných míst: 2
Způsob ovládání Páčka
Barva páčky Oranžová
Barva krytu Transparentní
Hmotnost 1,7 g

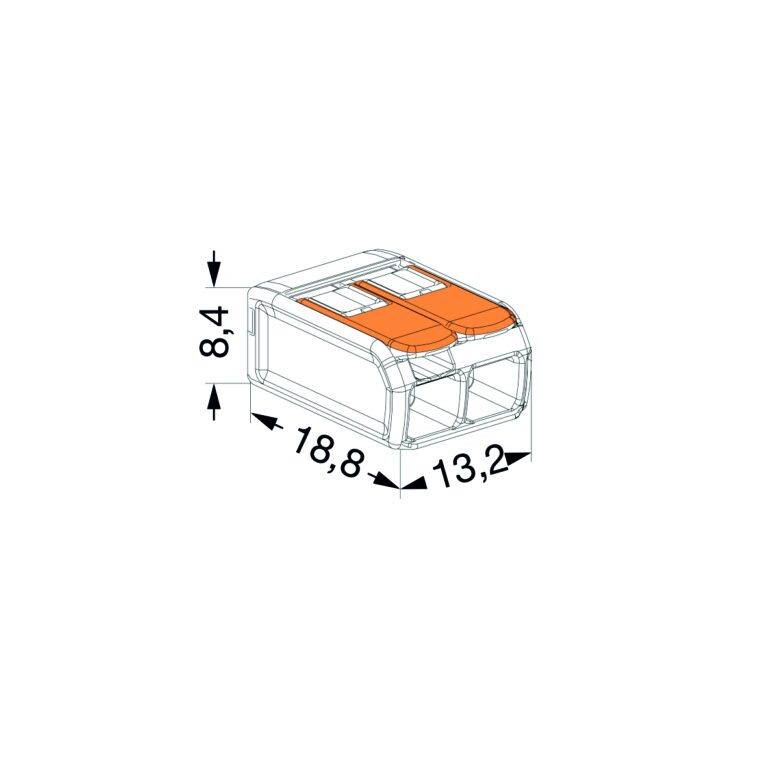

Rozměry 18,6x13,2x8,4
Max. okolní teplota 85°C
Pracovní teplota -60°C ... 105°C
UPOZORNĚNÍ:
Nepřipojovat vodič ke spojce pod napětím/zátěží.
Dbát na správné použití typů vodičů, jejich průřezů a délek odizolování.
Zavádět vodič až na doraz.
Při instalaci spínače se řiďte návodem a aplikačními poznámkami.
