Spínač IR dveřní typ A - Ovladače a vypínače

IR senzor reagující na otevření dveří s funkce pozvolné on/off.

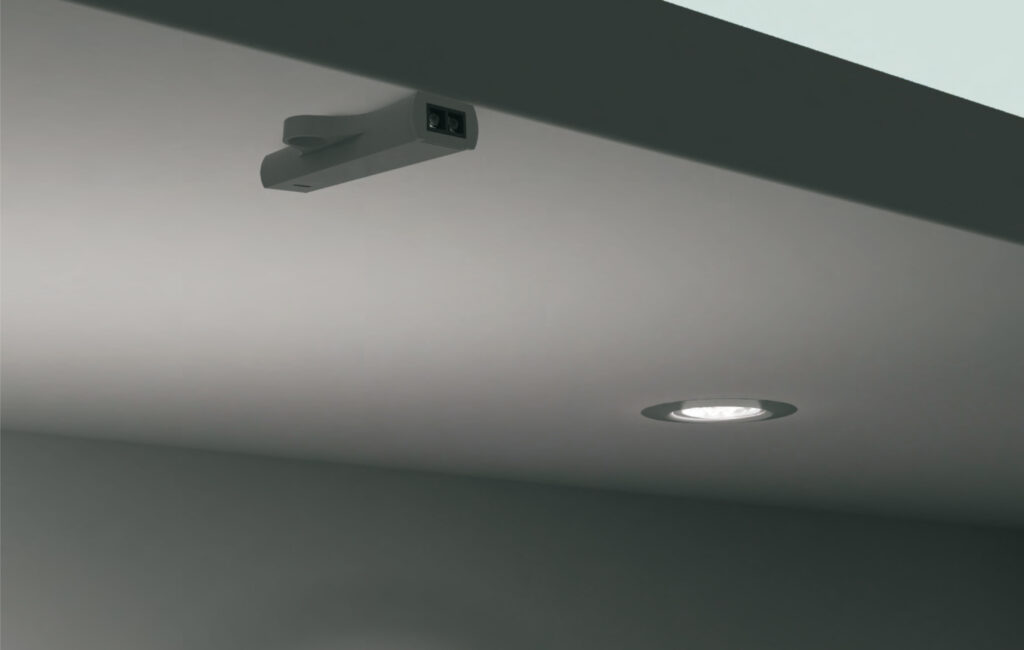

Nový IR spinač slouží k bezkontaktnímu spínání LED sestav. Skládá se z čidla a řídící jednotky. Funguje na principu odrazu paprsku infračerveného záření. Reaguje na otevření skříňky, šuplíku a dveří. Při zavřených dveřích je zhasnuto, při otevření se rozsvítí.

Je určen k napájení ze zdroje malého bezpečného napětí (SELV) 12-24V DC odpovídajícího výkonu.
Při sepnutí spínače se LED svítidlo pozvolna rozsvítí/zhasne.
V zorném poli nesmějí být umístěny pohybující se předměty, které by způsobovaly falešné sepnutí zařízení.

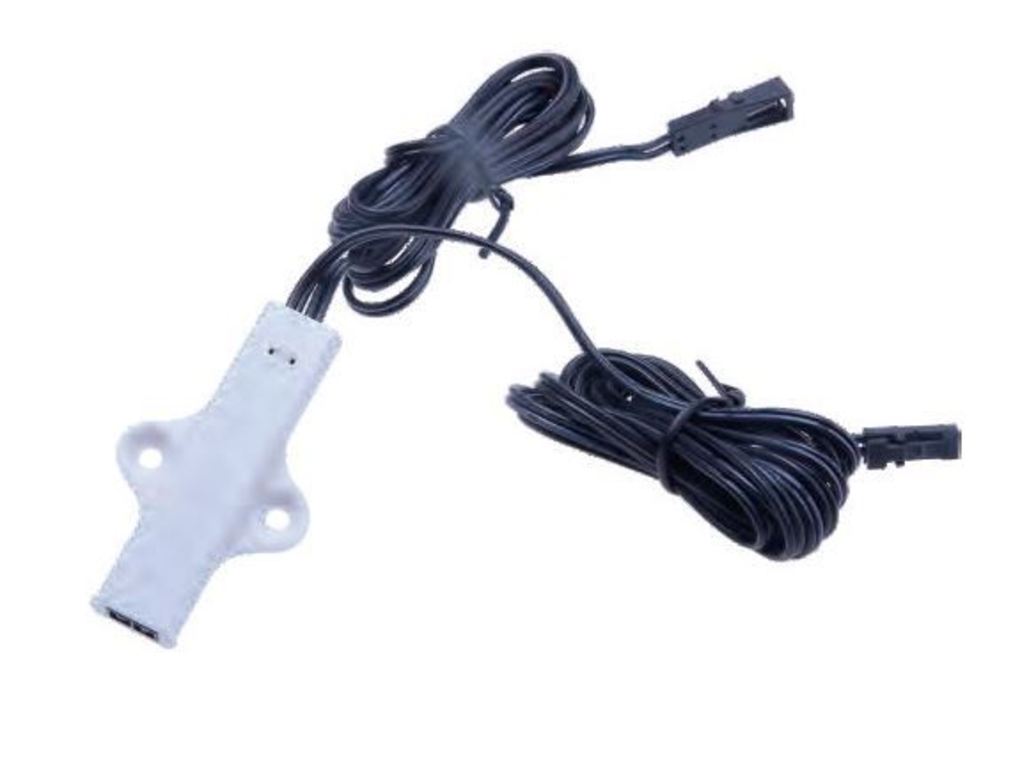

Zapojovací system - JST-M konektory (samice - k LED, samec - ke zdroji).
Miniaturní a nenápadné provedení.
Při zapojování a jeho instalaci se řiďte návodem a aplikačními poznámkami.
Při nešetrném zacházení nebo špatném zapojení hrozí zničení zařízení.

Technické parametry:

Napájení12-24 V DC, max. 60W
Výstupní proudmax. 5 A na 12 V, max. 2,5 A na 24 V
Typ detekceodraz IR paprsku od překážky
Dosah čidla50-80 mm
Rozměry58x33x8mm
Délka kabelů1,5 m (otvor pro kabel ř8 mm)
Připojovací kabelážkabely s konektory systému JST-M
Pracovní teplota-25 °C až +35 °C

Pro bezproblémový chod více zapojených dveřních spínačů doporučujeme použít krátký přívod bez použití prodlužovacích kabelů a patic, a naše profesionální napájecí zdroje WIRELI s JST-M konektory. Při použití prodlužovacích kabelů a patic může docházet k vzájemnému rušení spínačů a k stroboskopickému efektu u LED pásku. Správnost zapojení konzultujte s naší výrobou.
